详细说明

IT2700多通道源载模组系统

收藏
商品说明



产品特点

特性

 体积小巧:1U 机架空间,可提供多达 8 路输出

 灵活的模块化系统:可混合搭配功率、电平和性能不同的模块

 两种1U机框,三种模块(单向源,双向源,回馈载)

 免费上位机多通道软件支持8输出仪表显示

 支持Web控制功能,使用通用的浏览器实现所有功能应用

 电隔离源载模组支持8个模组主从并联可达2kW

负载功能:支持CC, CV, CP, CR, CC+CV, CR+CV, CP+CV, CC+CR, AUTO, BSIM(电池模拟)十种工作模式

 电源功能: 具有CV、CC、CP环路,支持内阻的设定

 双向源模组支持负载模式下的电阻设定

 源载模组均为宽量程功率模组

 单模组电压高达150V,电流高达30A,功率高达500W

 支持跨机框成组同步控制,通道数无上限

 丰富的触发输出和输入,支持步触发输出,可触发其他模块(采集,示波,数据记录等)

 高达50kHz外部数据记录功能,提高测试效率

 测量功能:多输出/单输出仪表显示、示波器显示、数据记录显示、支持V/I/P的平均值,最小值和最大值,并计算所有输出的P,Ah和Wh值

 输出功能:list功能、任意波形、扫描正弦波、任意波序列、恒定驻留任意波、负载瞬态、电池模拟*1、电池测试、OCP和OPP测试*2、输出开启/关闭序列化看门狗功能、支持输出耦合

 全面保护:OVP, UVP, OCP, OPP, OTP, UCP, Foldback功能,支持保护耦合

♦ 模块标配防反接功能,自带功率继电器,支持防泄放和防浪涌功能

 自适应 100-380 Vac 单相交流输入,适应全球电压

 标配LAN、USB-TMC、USB-VCP、CAN通信接口、数字I/O接口,支持U盘导入和导出数据,支持SCPI协议

*1仅双向源 *2仅负载模组

产品功能与优势



List序列

通过编辑每一步的电压、电流、脉宽和斜率,可以生成多种复杂序列,让用户完成各种带载波形的测试,导入或导出编辑好的文件。



多种操作模式

IT2700负载具备10种工作模式,除了基础模式CC、CV、CR、CP,还具备5种复合工作模式:CC+CR模式常用于车载充电机限压、限流特性测试、恒压精度、恒流精度的测试中,防止车载充电机的过流保护。CR+CV模式应用于模拟LED灯,测试LED源的场合,并测得LED电流纹波参数。CP+CV模式可取代VON点的设定应用或用于电池的放电测试,电压设置点可作为截止电压。CC+CV功能可用于负载模拟电池,测试充电桩或车载充电器的场合,CV工作的同时,限制拉载最大电流。AUTO模式可在定电压,定电阻,定电流模式与定功率模式的限制下进行自动切换。当待测物保护线路损坏时,可通过自动切换机制来避免待测物损坏。

独有的BSIM(电池仿真)模式可输出一个电压,模拟一个电池来测试充电器等设备。



输出开启/关闭序列化

每个输出的开启/关闭延迟功能使您可以对输出的开启/关闭进行序列化设置。




Coupling通道成组功能

• 可以跨机框成组
• 通过LAN控制,通道数无上限
• 控制包括设置电压电流|按组ON|开始某个功能|触发
• 成组功能可分别设置输出成组、保护成组及禁止输出成组(急停成组)


选件&配件
  • USB直连线(配件)
    用于USB口通讯
  • AC电源线(配件)
    搭配IT2703机框(配件)

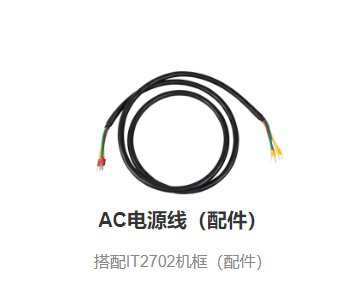

  • AC电源线(配件)
    搭配IT2702机框(配件)
  • IT-E9003(选件)
    ITECH保固期服务至3年
  • IT-E9005(选件)
    ITECH保固期服务至5年

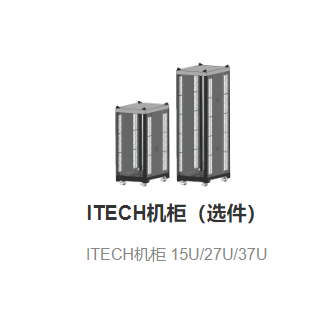

  • ITECH机柜(选件)
    ITECH机柜 15U/27U/37U
  • AC电源线(选件)
    AC电源线,5m

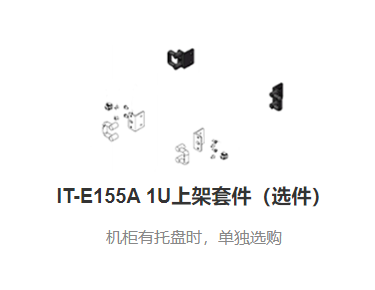

  • IT-E155A 1U上架套件(选件)
    机柜有托盘时,单独选购

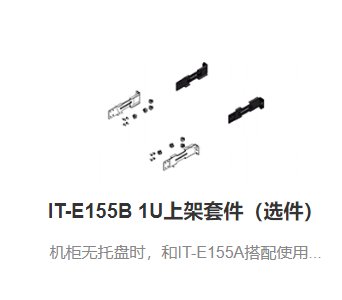

  • IT-E155B 1U上架套件(选件)
    机柜无托盘时,和IT-E155A搭配使用...

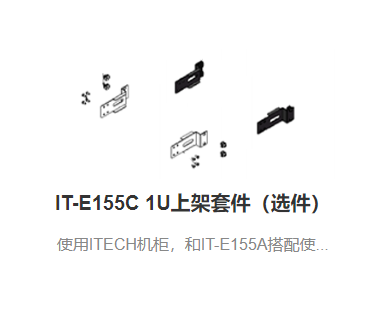

  • IT-E155C 1U上架套件(选件)
    使用ITECH机柜,和IT-E155A搭配使...

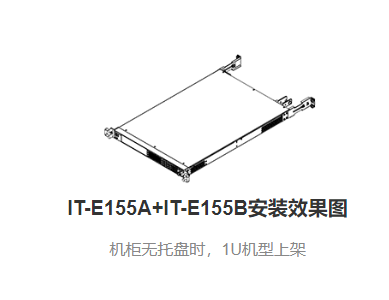

  • IT-E155A+IT-E155B安装效果图
    机柜无托盘时,1U机型上架
  • IT-E155A+IT-E155C安装效果图
    ITECH机柜,1U机型上架


商品参数

型号
电压电流功率分辨率精度接口尺寸
NEWIT27021u无控制面板机框(8插槽)



标配LAN、USB-TMC、USB-VCP、CAN通信接口、数字I/O接口1U
NEWIT27031u带控制面板机框(6插槽)



标配LAN、USB-TMC、USB-VCP、CAN通信接口、数字I/O接口1U
NEWIT27041u无控制面板机框(仅适用负载模组,8插槽)



标配LAN、USB-TMC、USB-VCP、CAN通信接口、数字I/O接口1U
NEWIT27134/IT27134R30V
15A200W0.001V/0.001A≤0.02%+0.02%FS / ≤0.05%+0.05%FS标配LAN、USB-TMC、USB-VCP、CAN通信接口、数字I/O接口1U
NEWIT27135/IT27135R
60V10A200W0.001V/0.001A≤0.02%+0.02%FS / ≤0.05%+0.05%FS标配LAN、USB-TMC、USB-VCP、CAN通信接口、数字I/O接口1U
NEWIT27137/IT27137R
150V5A200W0.001V/0.001A≤0.02%+0.02%FS / ≤0.05%+0.05%FS标配LAN、USB-TMC、USB-VCP、CAN通信接口、数字I/O接口1U
NEWIT27154/IT27154R
30V30A500W0.001V/0.001A≤0.02%+0.02%FS / ≤0.05%+0.05%FS标配LAN、USB-TMC、USB-VCP、CAN通信接口、数字I/O接口1U
NEWIT27155/IT27155R
60V20A500W0.001V/0.001A≤0.02%+0.02%FS / ≤0.05%+0.05%FS标配LAN、USB-TMC、USB-VCP、CAN通信接口、数字I/O接口1U
NEW
IT27157/IT27157R
150V10A500W0.001V/0.001A≤0.02%+0.02%FS / ≤0.05%+0.05%FS标配LAN、USB-TMC、USB-VCP、CAN通信接口、数字I/O接口1U
